A Voith retarder olajcsere-diagramja

Minden Voith retardernek először le kell csavarnia az olaj töltő dugót az olaj leeresztésekor. Ebben az időben az olajtöltő port szellőzőnyílásként működik, amely gyorsan elvezetheti a hulladékolajat. Az olaj leeresztése után húzza meg az olajleeresztő dugót. Lassan adjon megfelelő mennyiségű motorolajat az üzemanyagtöltő porthoz, és húzza meg az üzemanyagtöltő dugót. Ha véletlenül túl sok olajat ad hozzá, csak megismételheti az olajleeresztési műveletet és újratöltheti (kivéve a 133-2-t).

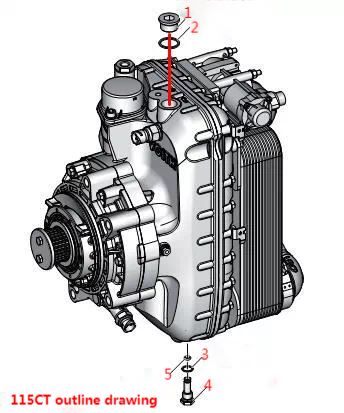

115CT:

1. Olajozó csavar dugó

2. Réz párna

3. Réz párna

4. Olajleeresztő csavar dugó

5.O-gyűrű

Szükséges szerszámok: olajozó csavarcsatlakozó - 17 mm-es hatszögletű csavarkulcs; olajleeresztő csavar dugó - 21 mm-es hatszögletű aljzat

Tankolási térfogat: 6,4 liter az olajcsere karbantartásához; 6,8 liter, ha a radiátort kicserélik

115CN:

1.Réz pad

2. Olajozó csavar dugó

3.Olajozó csavar dugó

4.Réz pad

1. O-gyűrű

2. Réz párna

3.Oil drain csavar dugó

1.Réz pad

2.Nyomásszabályozó szelep csavar dugó

Szükséges szerszámok: olajozó csavarcsatlakozó - 17 mm-es hatszögletű csavarkulcs; olajelvezető csavar dugó - 10 mm-es hatszögletű csavarkulcs

A nyomásszabályozó szelepdugót is ki kell csavarni, kis mennyiségű olaj van benne

Tankolási térfogat: 5,9 liter az olajcsere karbantartásához; 6,6 liter, ha a radiátort kicserélik

133-2：

1.Olajozó csavar dugó

2.Réz pad

3.Olaj dipstick

4.Réz pad

5.Olajszint csavar dugó

6. Vízleeresztő csavaros dugó

7.Oil drain csavar dugó

8.Réz pad

9.Réz pad

10.Olaj- és vízelvezető csavar dugó

Szükséges szerszámok: Olajozó csavar dugó és olajleeresztő csavar dugó-22 mm külső hatszögletű aljzat; dipstick csavar dugó-12mm belső hatszögletű csavarkulcs

Olajozási kapacitás: 6 liter karbantartáshoz és olajcseréhez; ha a radiátort kicserélik, 7,5-9 liter a radiátor méretétől függően

Megjegyzés: Az olaj-víz kisülés csavar dugót szétszerelni kell, és meg kell vizsgálni az olaj kisütésekor. A szennyvizet és a szennyvizet el fogják engedni; ha tankoláskor véletlenül több olajat ad hozzá, csavarja le az olajszint csavaros dugót, hogy felszabadítsa a felesleges olajat.

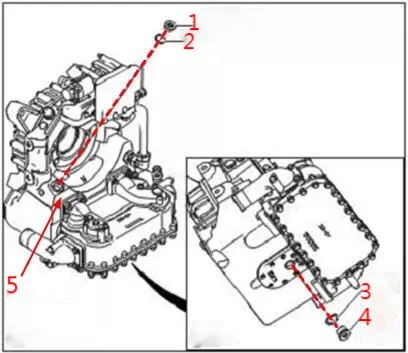

120-E:

1. Olajozó csavar dugó

2. Réz párna

3. Réz párna

4. Leeresztő csavaros dugó

5. Névtábla

Szükséges szerszámok: Olajozó csavar dugó-17mm allen csavarkulcs; leeresztő csavar dugó-10mm allen csavarkulcs

Olajozási kapacitás: karbantartás és olajcsere 4 liter; ha a radiátort kicserélik, 5,3 liter

123+：

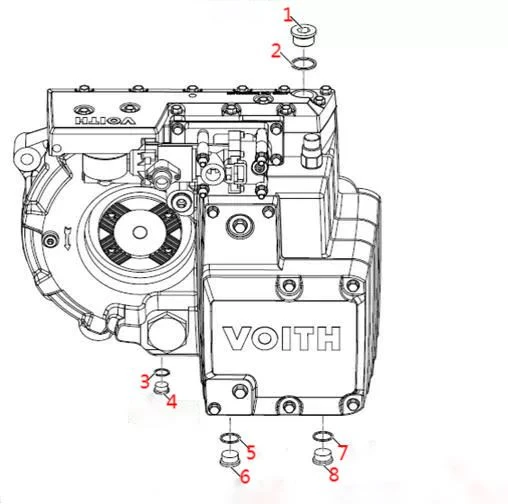

1.Olajozó csavar dugó

2.Réz pad

3.Réz pad

4.Olajleeresztő csavar dugó

5.Réz pad

6.Olajleeresztő csavar dugó

7.Réz pad

8.Olajleeresztő csavar dugó

1.Vízbeömlő

2.Olaj hőmérséklet érzékelő

3.névtábla

4.Vízhőmérséklet-érzékelő

5. Vízkivezetés

6. Olajleeresztő csavar

7.Vízelvezető csavar

8.Olajleeresztő csavar dugó

Szükséges szerszámok: olajozó csavarcsatlakozó - 17 mm-es hatszögletű csavarkulcs; olajozó csavar dugó - 12 mm-es és 6 mm-es hatszögletű csavarkulcs

Az olaj leeresztésekor mind a 3 olajleeresztő dugót le kell csavarni az olaj leeresztéséhez.

Olajozási mennyiség: 6 liter az olajcsere fenntartásához; 6,5 liter, ha a radiátort kicserélik

115E:

1. Olajozó csavar dugó

2.Arányos szelep

3.Retarder ház

4.névtábla

5.Vízhőmérséklet-érzékelő

6. Vízkivezetés

7. Radiátor

8.Vízbeömlő

1.Nyomásérzékelő

2.Olaj hőmérséklet érzékelő

3.Oil drain csavar dugó

4.Oil drain csavar dugó (2db)

Szükséges szerszámok: olajozó csavarcsatlakozó - 17 mm-es hatszögletű csavarkulcs; olajelvezető csavar dugó - 12 mm-es hatszögletű csavarkulcs

Az olaj leeresztésekor mind a 3 olajleeresztő dugót le kell csavarni az olaj leeresztéséhez.

Olajmennyiség: 6,7-7 liter a radiátor típusától függően, karbantartási olajcsere; 7,2-7,5 liter, ha a radiátort kicserélik.
